Подключение твердотопливного котла к системе тёплого пола
Підключення твердопаливного котла до системи "тепла підлога" вимагає грамотного проектування, так як температура теплоносія в котлі значно вища, ніж потрібно для опалення підлоги. У цій статті розглянемо основні характеристики твердопаливного котла, схему підключення та важливі моменти для ефективної роботи системи.
Характеристики твердопаливного котла
Перед підключенням до системи "тепла підлога" важливо розуміти параметри роботи котла:
- Температура теплоносія у котлі – 65–90°C.
- Температура теплоносія у системі "тепла підлога" – 25–35°C.
- Теплова потужність котла – від 10 до 50 кВт (залежно від площі будинку).
- Тип палива – дрова, вугілля, пелети, брикети.
- ККД - 70-90% (залежно від типу котла).
- Робочий тиск – 1–3 бари.
- Наявність теплоакумулятора – для підвищення ефективності та стабілізації роботи системи.

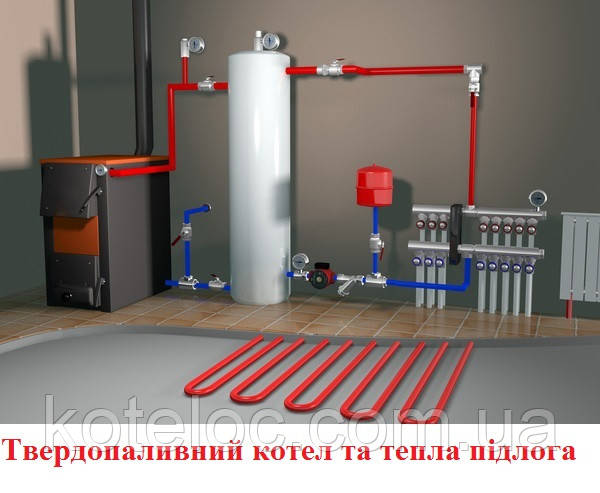

Схема підключення твердопаливного котла до системи "тепла підлога"
Необхідні елементи системи
1. Котел тривалого горіння (наприклад, Альтеп Компакт 15 кВт) – нагріває теплоносій до 70–80°C.
2. Теплоакумулятор (опціонально, але рекомендується) – акумулює гарячу воду та стабілізує роботу системи.
3. Триходовий (або чотириходовий) змішувальний клапан – знижує температуру теплоносія до комфортних 25–35°C.
4. Циркуляційні насоси – один на контурі котла, інший на контур "теплої підлоги".
5. Колектор із регулювальними клапанами – рівномірно розподіляє теплоносій по контурах.
6. Термостати та датчики – регулюють температуру та підтримують комфортний режим.
Як це працює?
- Котел нагріває воду до 70–80°C.
- Гарячий теплоносій надходить у теплоакумулятор (або відразу в систему через змішувальний вузол).
- Змішувальний клапан знижує температуру до 25–35°C.
- Циркуляційний насос забезпечує рух води контурами "теплої підлоги".
- Колектор розподіляє теплоносій по трубах у підлозі, забезпечуючи рівномірне прогрівання.
Важливі моменти при підключенні
Зворотний клапан – запобігає перегріву обратки та забезпечує стабільну роботу.
Буферна ємність або теплоакумулятор – стабілізує температуру та підвищує ККД системи.
Автоматика та термостати – контролюють температуру подачі та запобігають перегріву.
Розширювальний бак компенсує розширення води при нагріванні.
Варіанти підключення
1. Підключення через теплоакумулятор (найстабільніший варіант)
- Гаряча вода з котла надходить у теплоакумулятор, а потім розподіляється за системою.
- Забезпечує рівномірне нагрівання та дозволяє котлу працювати в оптимальному режимі.
2. Підключення через змішувальний вузол (компактне рішення)
- Використовується триходовий клапан для зниження температури води перед подачею в теплу підлогу.
- Підходить, якщо немає місця для встановлення теплоакумулятора.
3. Пряме підключення (не рекомендується)
- Висока температура теплоносія може призвести до перегріву труб та руйнування покриття для підлоги.
Висновок
Котел твердопаливний Альтеп Компакт 15 кВт підходить для опалення будинку 100 м², але для підключення до системи "тепла підлога" важливо використовувати теплоакумулятор або змішувальний вузол. Це забезпечить рівномірний розподіл тепла, продовжить термін служби обладнання та підвищить комфорт у будинку. Вибір правильної схеми підключення дозволить значно збільшити ефективність опалювальної системи.
